Máquina de corte láser 3D de 5 ejes de 1-6 kW TF4025
Esta máquina de corte láser 3D de 5 ejes, con un excelente diseño y tecnología avanzada, destaca en las industrias aeroespacial, automotriz, de moldes de precisión y otras de fabricación de alta gama. Puede procesar piezas complejas con precisión y eficiencia.
- Potencia del láser: 1-6 kW
- Área de procesamiento: 4000 x 2500 mm
- Velocidad máxima de rotación del eje: 120 r/min
Ventajas de rendimiento
El cambio rápido del ángulo del eje de corte de la máquina permite adaptarse a todo tipo de trayectorias de corte en cualquier momento, logrando una producción ininterrumpida y estable las 24 horas del día, lo que mejora considerablemente la eficiencia de procesamiento, lo que la convierte en la opción ideal para el corte de superficies tridimensionales.

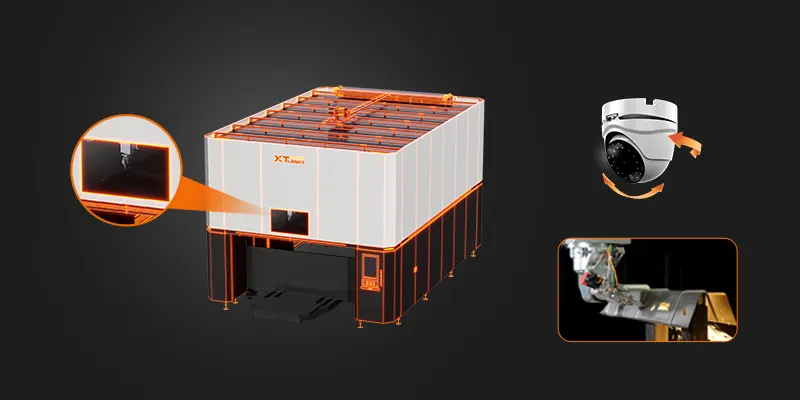

La máquina presenta un diseño envolvente y una estructura robusta que evita la proyección de chispas, aísla la radiación láser y reduce la propagación de humos. El monitor independiente proporciona información en tiempo real sobre el estado del trabajo.
La máquina puede realizar cortes tridimensionales y de placas planas de acero al carbono, acero inoxidable, aleaciones de aluminio, aleaciones de titanio, cobre y otros materiales metálicos. También es compatible con piezas complejas como tubos perfilados, piezas estampadas, piezas de fundición, etc., solucionando problemas que no se pueden procesar con técnicas tradicionales.
| Modelo | XT-TF4025 |
| Potencia del láser | 1 kW-6 kW |
| Área de procesamiento | 4000 x 2500 mm |
| Recorrido del eje Y/Velocidad máxima | 2500 mm / 90 m/min |
| Recorrido del eje X/Velocidad máxima Velocidad | 4000 mm / 90 m/min |
| Recorrido del eje Z/Velocidad máx. | 800 mm / 50 m/min |
| Recorrido del eje C | ±360° |
| Recorrido del eje A | ±135° |
| Recorrido del eje W/Velocidad máx. Velocidad | ±12,5 mm / 30 m/min |
| Precisión de posicionamiento XYZ | ±0,03 mm |
| Precisión de reposicionamiento XYZ | ±0,02 mm |
Ventajas mecánicas

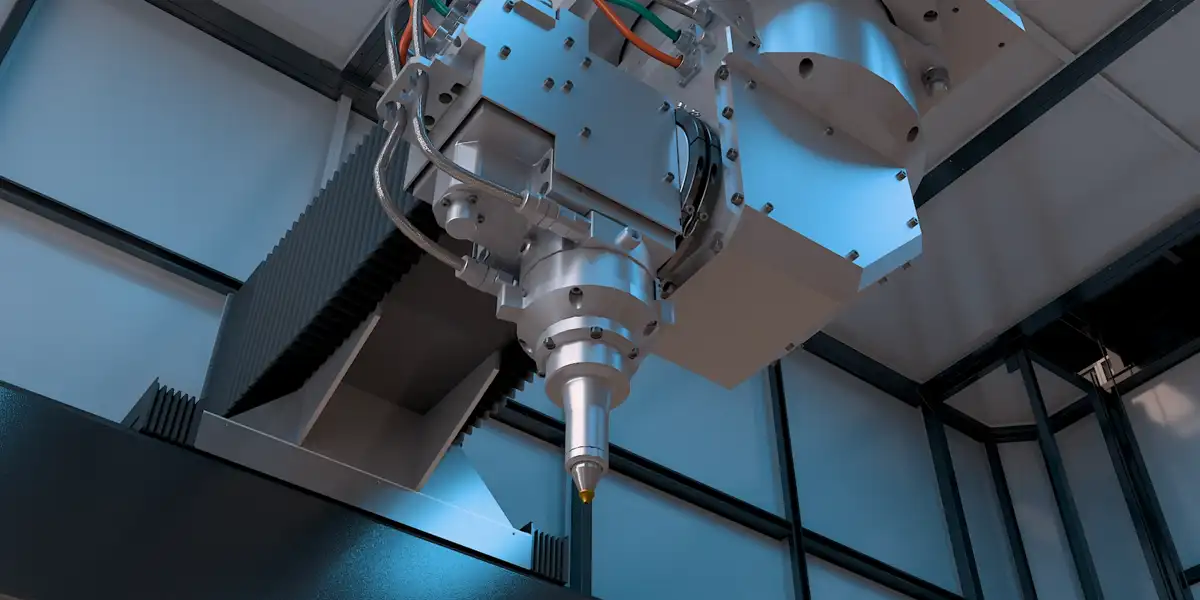

La máquina está equipada con un cabezal de corte articulado de 5 ejes de alta precisión, con rotación de 360° y oscilación de ±135°. Su trayectoria de corte es rápida y precisa, lo que facilita el corte de superficies curvas complejas.
Ventajas del sistema de control
La cortadora láser 3D de 5 ejes permite realizar cortes más complejos, como cortes geométricos, curvos y planos.

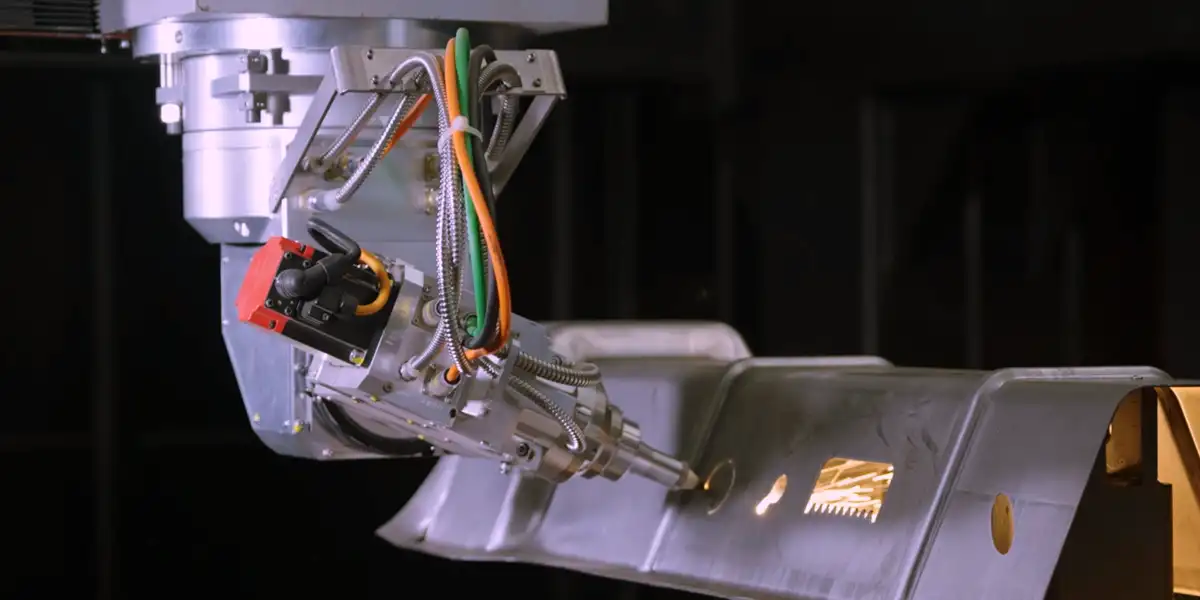

La máquina de corte láser TF4025 está equipada con un cabezal de corte articulado de 5 ejes, compatible con cortes planos y 3D.
Control de alta precisión, retroalimentación sincronizada en tiempo real, estabilidad de señal y antiinterferencias, integración eficiente del procesamiento inteligente.
El cabezal de corte adopta un diseño de inducción anticolisión, que evita daños al cabezal láser causados por la colisión entre el cabezal de corte y la placa.
La máquina de corte láser 3D de 5 ejes se puede utilizar en la fabricación de automóviles, la industria aeroespacial, la fabricación de moldes, equipos médicos, el transporte ferroviario y otras industrias.
Garantía de servicio sin preocupaciones
Valoramos las necesidades reales y la experiencia de usuario de nuestros clientes, y brindamos servicios puntuales y eficaces a clientes globales.
Mantenimiento de la máquina
Durante el período de garantía, el personal de mantenimiento proporcionará servicios de mantenimiento in situ, que abarcan la estructura mecánica, el sistema eléctrico, el sistema de control, etc.
Capacitación flexible
XT LASER ofrece programas de capacitación gratuitos, tanto en línea como presencialmente. Puede elegir libremente según sus necesidades.
Soporte técnico 24/7
Respuesta de tres niveles (emergencias en 30 minutos), asistencia remota y actualización en tiempo real de la biblioteca de parámetros del proceso.
Preguntas frecuentes
¿Tienes alguna pregunta? Las siguientes preguntas frecuentes pueden ayudarte a resolver tus dudas.
Las máquinas de corte por láser de fibra pueden cortar la mayoría de los materiales metálicos, como acero inoxidable, acero al carbono, aluminio, cobre, acero aleado, chapa galvanizada, titanio, etc. Se utilizan ampliamente en el procesamiento de chapa metálica, utensilios de cocina, la industria aeroespacial, gabinetes metálicos, piezas de automoción, construcción y otras industrias.
La tecnología de corte por láser ofrece importantes ventajas sobre los métodos de corte tradicionales (como el oxicorte, el corte por plasma y el corte por chorro de agua).
Corte láser de alta precisión, corte estrecho, liso y sin rebabas, con una pequeña zona afectada por el calor, sin necesidad de rectificado ni pulido secundario.
Procesamiento sin contacto, sin tensión mecánica, evitando el desgaste de la herramienta y la deformación del material.
Optimice la trayectoria de corte mediante un sistema de anidamiento inteligente, reduciendo el desperdicio de bordes y ahorrando costes de procesamiento. Compatible con la conexión fluida con sistemas de control inteligente (p. ej., comunicación por bus, carga y descarga automáticas, posicionamiento visual) para lograr una producción autónoma las 24 horas.
Tasa de conversión electroóptica del láser de fibra >30%, bajo consumo de energía y rentabilidad.
Cambio rápido del patrón de corte, alta eficiencia de corte, ahorro de tiempo y dinero.
Nuestro equipo cuenta con certificación CE, está equipado con una cámara de protección completamente cerrada, botón de parada de emergencia, sistema de enclavamiento de protección láser y cumple con las normas de seguridad ISO, por lo que puede adquirirlo y utilizarlo con total confianza.
La potencia del láser de la máquina de corte láser 3D de 5 ejes XT LASER se puede seleccionar entre 1000 y 6000 W, con una precisión de posicionamiento de ±0,05 mm y una precisión de repetición de ±0,03 mm, ideal para el corte de alta precisión de superficies curvas complejas.
El láser y el cabezal de corte tienen un diseño modular; solo el riel guía y la lente deben limpiarse a diario. La lente de enfoque dura aproximadamente de 6 a 8 meses, mientras que la boquilla depende de la frecuencia de uso, generalmente de 2 a 4 semanas.
La máquina de corte láser para chapa metálica de XT LASER está equipada con una interfaz visual y un manual de instrucciones detallado, por lo que incluso si es principiante, podrá comenzar rápidamente. Si es principiante, le recomendamos leer la guía de seguridad antes de usarla o contactar a nuestros técnicos profesionales en línea.
