SERIE T

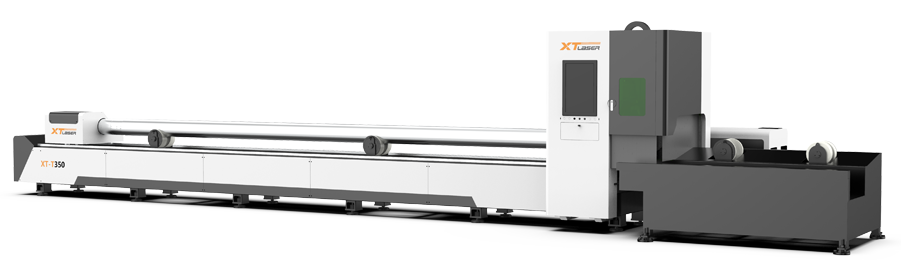

Máquina de corte por láser de fibra de tubo de alta velocidad 1500W-4000W

Mandriles digitales inteligentes
Cama de máquina fuerte
Cortar múltiples tipos de tubos
Instalación de soporte automático
Sistema CNC inteligente
SERIE T

Máquina de corte por láser de fibra de tubo de alta velocidad 1500W-4000W

Mandriles digitales inteligentes
Cama de máquina fuerte
Cortar múltiples tipos de tubos
Instalación de soporte automático
Sistema CNC inteligente
Mandriles digitales inteligentes

No es necesario cambiar las garras al sujetar tubos de 20-200 mm. Minimiza la longitud de la cola.

Cama de máquina fuerte
Está soldado con una placa de acero gruesa, la estructura de cama principal actual, alta estabilidad; Tratamiento de recocido a alta temperatura, menor absorción de calor, prevención de deformaciones;

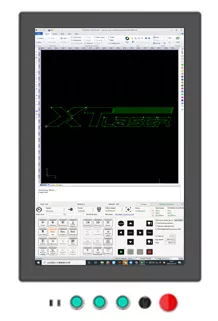

Sistema CNC inteligente

Especialmente desarrollado para el procesamiento de tubos. Es compatible con el corte de alta precisión y alta eficiencia de tubos cuadrados, tubos redondos, tubos elípticos y con forma de pista de carreras, así como acero angular y acero de canal.

Instalación de soporte automático

Amplica un diseño de soporte de tubo inteligente, que puede resolver los problemas de deformación en el proceso de corte de tubos largos.

Cortar múltiples tipos de tubos

No solo corta tubos convencionales como tubos redondos, cuadrados y rectangulares, y perfiles como canales, ángulos y aceros en forma de H, también corta fácilmente tubos con formas especiales como tubos triangulares, cóncavos, en forma de L y C, etc.

Muestras de corte
Video
Product Parameters

Model

XT-T160

XT-T220

XT-T230

XT-T350

Pipe Section Shape

Round/Square Tube/Rectangular

Round/Square Tube/Rectangular

Round/Square Tube/Rectangular

Round/Square Tube/Rectangular

Tube Size Range

Round:Φ16-Φ155mm
Square:□16-□155mm
Rectangular:Rectangular:Long Side≤155mm

Round:Φ20-Φ220mm
Square:□20-□220m
Rectangular:Rectangular:Long Side≤220mm

Round:Φ20-Φ220mm
Square:□20 – □220mm
Rectangular:Circumcircle Φ≤220mm

Round:Φ20-Φ345mm
Square:□20 – □240mm
Rectangular:Circumcircle Φ≤345mm

Maxi Length of Pipe

6.3m

6.3m

6.5m/9.2m

6.5m/9.2m

Max Weight of Pipe

100Kg  16Kg/m

200Kg  30Kg/m

200Kg  30Kg/m

500Kg  83Kg/m

Max Blanking Length

2m

2m

2m

2m

Shortest Remnant

150mm

150mm

200mm

200mm

Positional Accuracy

±0.03mm

±0.03mm

±0.03mm

±0.03mm

Re-positional Accuracy

±0.02mm

±0.02mm

±0.02mm

±0.02mm

Chuck Max Speed

80r/min

80r/min

120r/min

120r/min

Max Speed of Chuck Feed Axis

90m/min

90m/min

120m/min

120m/min

Max Speed of Laser Head Axis

90m/min

90m/min

90m/min

90m/min

Max Accelerated Speed of Chuck Feed Axis

1G

1G

1.2G

1.2G

Max Accelerated Speed of Laser Head Axis

1G

1G

1.2G

1.2G

Max Accelerated Speed of Z Axis

60m/min

60m/min

60m/min

60m/min
