Patrones de marcado
El marcador proporciona varios tipos de patrones de marcado de código 2D, a fin de que se logre un marcado óptimo de acuerdo con las diversas condiciones. Los siguientes ejemplos introducen métodos de marcado óptimos, de acuerdo con ciertas condiciones específicas.
Selección de varios patrones de marcado

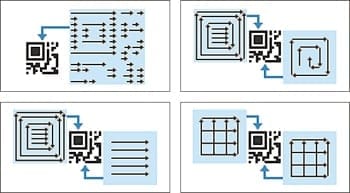

- 11 tipos de patrones de marcado
-

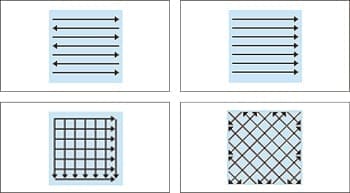

- 6 tipos de patrones base
-
Marcado de código 2D claro
En algunos objetos, la lectura puede ser inestable debido a la influencia de superficies metálicas con acabado cepillado. El solo hecho de cambiar el patrón de marcado de los códigos 2D o las bases, puede mejorar la velocidad de lectura.
-
Objeto con superficie de metal cepillado
-
Cuando se utiliza la trama horizontal para el procesamiento de la base, la lectura es inestable debido a líneas de cepillado restantes.
-
Cuando se utiliza la trama cruzada en ángulo para el procesamiento de la base, las líneas de cepillado se vuelven invisibles y la lectura es estable.
Marcado de código 2D más rápido
El tiempo para el marcado puede ser limitado, dependiendo del volumen de producción. La selección de un patrón de marcado óptimo permite un tiempo de marcado más corto, así como una mayor productividad.
-
Patrón B - Marcado estándar que marca las celdas una por una de izquierda a derecha
- Tiempo de marcado: 637 ms
-
Patrón entero 2 - Patrón eficiente que marca un código 2D completo en un solo trazo
- Tiempo de marcado: 342 ms
47% de reducción respecto al método convencional
El tiempo se calculó con un ejemplo de marcado de 16 × 16 DataMatrix con un tamaño de celda de 0.3 mm. La evaluación anterior es un caso típico. El resultado varía según el material y las condiciones de la superficie del objeto, así como las condiciones de marcado.
Tallado de códigos 2D
El tallado puede ser necesario en los casos en que se aplica un recubrimiento o endurecimiento después del marcado. Se proporcionan patrones de tallado para permitir un volumen uniforme de tallado simple o profundo en poco tiempo.
El rayo láser se cruza para que el volumen de tallado sea uniforme.
El objeto se talla concéntricamente con un rayo láser, para que el calor acumulado realice un tallado profundo en poco tiempo.
